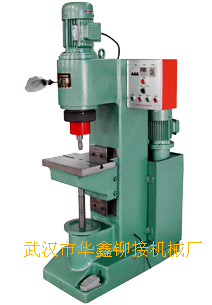

MJG16A為立式擺碾鉚接機。該機為整體立式結構。主軸軸線與工作臺中心定位孔（ 20 ）為一次加工成型，同軸度高（±0.025mm）、強度好。液壓回路上裝有單向調速閥，可調節流量大小，從而根據產品要求不同控制鉚接速度的快慢。工作臺面上設有夾具梯形槽，便于夾具的壓緊。工作臺下面設有大行程絲桿升降系統，有效的進行機床粗調。電控部分根據機型不同分別裝有數顯時間繼電器、數顯計數器，以便實現控制自動化。
技術參數
|
型號
|
MJG16A 擺碾式鉚接機
|
|
最大鉚接直徑
|
Φ16 mm
|
|
最大鉚接壓力
|
34 KN
|
|
鉚頭底部到工作臺最大距離
|
220 mm
|
|
鉚頭中心到機身距離
|
195 mm
|
|
外形尺寸（長X寬X高）
|
800X590X1700 mm
|
|
功率
|
2.2 KW
|
|
動力
|
液壓
|
|
機身自重
|
650 Kg
|
